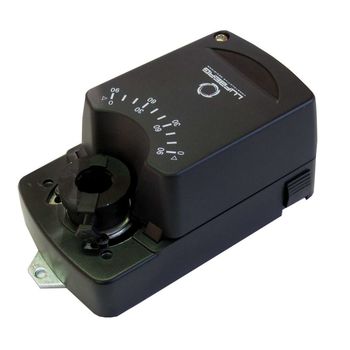

Электроприводы Lufberg DA04N220S без возвратной пружины предназначены для управления воздушными заслонками и дроссель-клапанами, установленных в каналах систем вентиляции и кондиционирования воздуха.
Сервопривод DA04N220S имеет универсальный захват для установки на круглый или прямоугольный вал клапана.
✎ Особенности электропривода Lufberg DA04N220S
- Крутящий момент: 4 Нм
- Номинальное напряжение: 230В
- Управление: 2-хпозиционное и 3-хпозиционное
- Защита корпуса IP54
- Для установки на прямоугольный вал до 12х12 или круглый до Ø16мм
- Для воздушной заслонки площадью: до 0.8 м²
- Два вспомогательных переключателя (SPDT)
Характеристики
| Крутящий момент | 4 Нм |
| Размер заслонки | до 0.8 м² |
| Энергопотребление (работа) | 3 Вт |
| Энергопотребление (ожидание) | 0.7 Вт |
| Расчётная мощность | 3 ВА |
| Номинальное напряжение | AC100~240В 50/60Гц |
| Класс защиты | II (всё изолировано) |
| Время срабатывания | 35-60 сек |
| Направление вращения | Переключатель на корпусе |
| Управление | 2-х/3-х позиционное |
| Угол поворота | 0-90° (максимум) |
| Угол поворота (настройка) | 0-30° и 60-90° (плавно) |
| Настройка угла поворота | 5-85° (5° шаг) |
| Вывод из зацепления | Внешняя кнопка на корпусе |
| Уровень шума | < 45дБ |
| Индикация положения | механический |
| Вспомогательный переключатель | Да, 2 SPDT |
| Сечение проводов | 0,5 мм² |
| Электрическое подключение | винтовые клеммы |
| Уровень защиты | IP54 |
| Температура окружающей среды | -30 … + 50 ℃ |
| Температура хранения | -40 … + 70 ℃ |
| Относительная влажность | 95%, без конденсации (EN60730-1) |
| Размеры (Д×Ш×В) | 166мм х 85мм х 66мм |
| Вес | 0.76 кг |
| Соответствие стандартам | ISO, CE, EAC |
