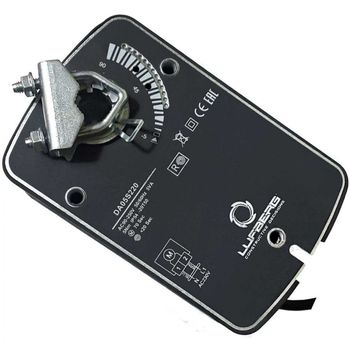

Электропривод DA05S24, с возвратной пружиной и крутящим моментом 5Нм, применяют в системах отопления, вентиляции и кондиционирования для использования с воздушными заслонками и противопожарными клапанами небольшого размера (до 1м2). Выполняет охранные функции (например, для защиты от замораживания).
В этих высококачественных приводах используется механизм, который гарантирует аварийный возврат вентиляционных заслонок, клапанов и других исполнительных механизмов в случае отключения электропитания.
Простая установка привода на управляемый элемент происходит непосредственно на вал заслонки при помощи многоцелевого адаптера.
✎ Особенности серии Lufberg DA05S
- 2-х позиционное управление, открыто/закрыто
- Универсальный адаптер для прямого монтажа
- Простая установка с универсальным адаптером для:
– круглых стержней диаметром от 10 до 16 мм;
– квадратных стержней диаметром от 7 до 11 мм. - Минимальная высота штока 40мм
- Низкий уровень шума
- Регулируемый угол вращения
- Механическое ограничение угла поворота
- Направления вращения меняется переворотом привода
- Вывод из зацепления с помощью кнопки на корпусе
- Низкое энергопотребление в конечном положении
- Снабжается фиксатором, предотвращающим вращение корпуса электропривода
- Поставляется с подсоединенным кабелем 1м
Характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Крутящий момент | 5 Нм |
| Площадь заслонки | < 1,0 м2 |
| Время срабатывания – двигатель – возвратная пружина | 70 с < 20 с |
| Управление | Открыто/Закрыто |
| Электропитание | 24 В AC/DC |
| Частота | 50/60 Гц (AC) |
| Потребляемая мощность – во время вращения – в состоянии покоя – расчётная | 5,0 Вт 3,0 Вт 5,0 ВА |
| Угол поворота | -5°~90º |
| Угол поворота настройка | 5°~85° (5°настройка) |
| Направление вращения | oпределяется стороной монтажа привода |
| Уровень шума – двигател – пружинный возврат | <45 дБ(А) <62 дБ(А) |
| Электрическое подключение | подсоединенный кабель 1м |
| Вспомогательные переключатели | нет |
| Степень защиты | IP54 |
| Класс защиты | III низкое напряжение |
| Влажность окружающей среды | 95% RH без конденсации |
| Температура окружающей среды | -30~+50 ºC |
| Температура хранения | -40~+70 ºC |
| Срок службы | 60 000 циклов |
| Механическое подключение – круглых штоков – квадратных штоков | от ø10 до ø16 мм от 7×7 до 11×11 мм |
| Минимальная высота штока | 40 мм |
| Ручное управление | недоступно |
| Вывод из зацепления | Нет |
| Соответствие стандартам | ISO, CE, EAC |
| Уровень шума (работа) | <45 дБ(A) |
| Габариты (ДхШхВ) | 156×98×84 мм |
| Вес | 1,58 кг |
