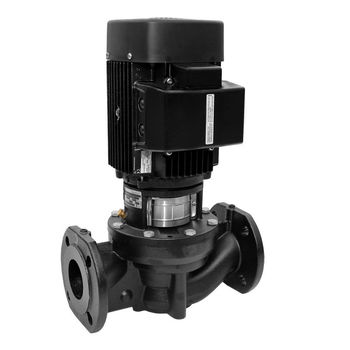

Одноступенчатый насос Grundfos TP 40-360/2 A-F-A-BAQE без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Технические характеристики:
Наименование - TP 40-360/2 A-F-A-BAQE
Частота вращения - 2920 об/м
Номинальный расход - 26.6 м3/ч
Номинальный напор - 29.3 м
Макс гидростатический напор - 360 дм
Текущий диаметр рабочего колеса - 163 мм
Первичное уплотнение вала - BAQE
Допуск на рабочие хар-ки - ISO9906:2012 3B
Исполнение насоса - A
Модель - A
Жидкость:
Рабочая жидкость - Вода
Диапазон температур жидкости - 0 .. 120 °C
Температура перекачиваемой жидкости - 20 °C
Плотность - 998.2 кг/м3
Материалы:
Корпус насоса - Чугун, EN-JL1040, ASTM A48-40B
Рабочее колесо - Чугун, EN-JL1030, ASTM A48-30 B
Код материала - A
Монтаж:
Диапазон температуры окружающей среды - -30 .. 60 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 40
Допустимое давление - PN 16
Монтажная длина - 340 мм
Размер фланца электродвигателя - FF215
Данные электрооборудования:
Тип электродвигателя - 112MC
Класс энергоэфф-ти - IE3
Номинальная мощность - P2 - 4 кВт
Энергия (Р2), необходимая для насоса - 4 кВт
Частота питающей сети - 50 Hz
Номинальное напряжение - 3 x 380-415D В
Номинальный ток - 7.9 A
Cos фи - характеристика мощности - 0,87-0,87
Номинальная скорость - 2920-2940 об/м
Количество полюсов - 2
Класс защиты (IEC 34-5) - 55 Dust/Jetting
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 87322303
Другое:.
Нетто вес - 72 кг
Полный вес - 89 кг
Объем упаковки - 0.18 м3
